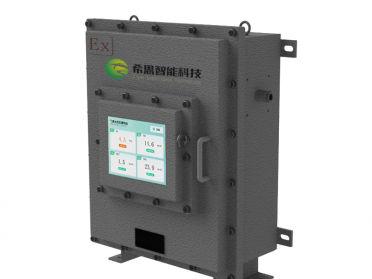

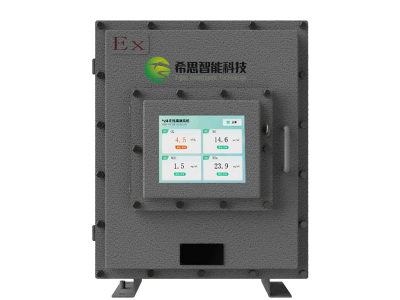

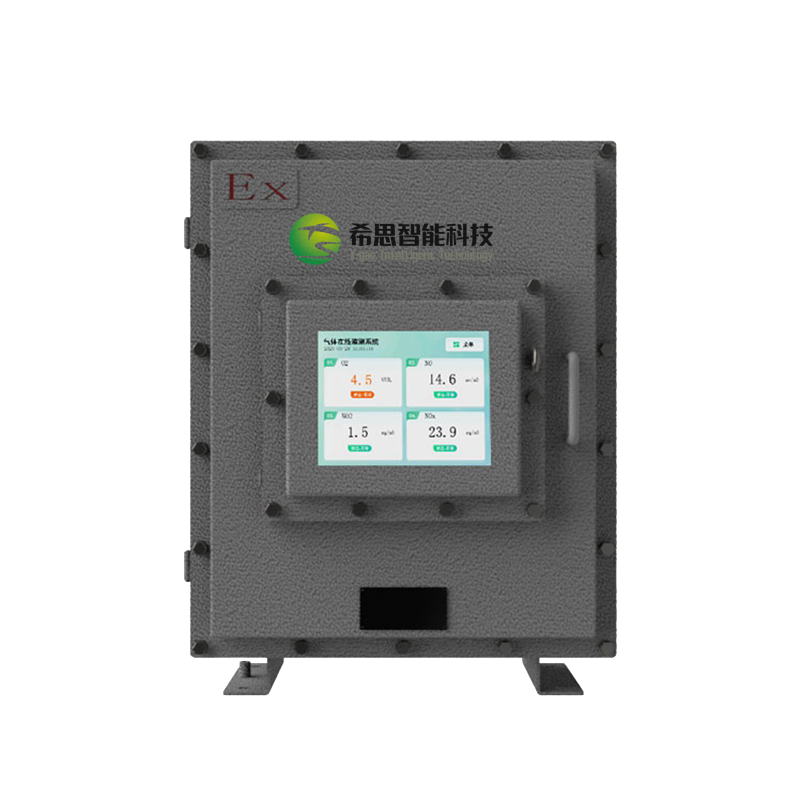

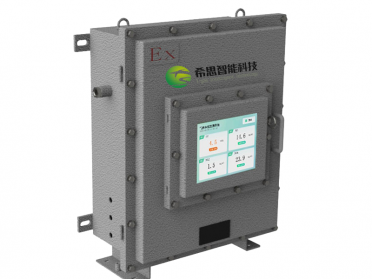

XS-AMK沼气在线监测系统

一、产品特点

采用进口高精传感器

八寸宽大触摸屏显示

模块化设计，方便设备维护

内置流量计、粉尘过滤器、冷凝器等组成的预处理系统，适用于多种不同沼气工况现场

带数据存储功能

具有自动测试、自检、故障报警、屏幕显示、结果查询等功能

Modbus-RTU、4-20mA输出

全中文操作界面（可转换成英文界面）

防爆、防雨、防尘设计



二、产品介绍

        XS-AMK型沼气在线监测系统基于非分光红外气体检测技术（NDIR）测量沼气中CH4和CO2浓度；电化学技术（ECD）测量沼气中O2和H2S浓度；模块化设计便于灵活部署和维护，抽取式采样方式支持连续在线监测，可实时跟踪沼气成分浓度变化。



三、技术指标

测量组分     CH4、CO2、H2S、O2

检测原理     CH4/CO2：NDIR；H2S/O2：ECD

气体量程    CH4:0-100%；CO2:0-50%；O2:0-25%；H2S:0-500mg/m3

分 辨 率     CH4:0.1%；CO2:0.1%；O2:0.1%；H2S:1mg/m3

测量精度    ≤±2%F.S.

重复性       ≤±1%F.S.

响应时间    T90<30s

工作电压     220VAC或24VDC

输出信号    RS485/4-20mA

显    示     8寸组态工业串口屏

采样方式     抽取式

预处理系统   粉尘过滤器除尘汽水分离一体

             冷凝器降温除湿除水

             疏水过滤器

防爆等级     仪表ExdIICT6Gb

             机箱Exde IIBT4

尺    寸    660mm×550mm×266mm

安装方式    立杆安装



四、应用领域

（1）垃圾填埋场

（2）污水处理厂

（3）沼气发电

（4）沼气脱硫

（5）厌氧发酵生产工艺

（6）养殖场粪污处理
