LM-NK800内窥式高温工业电视设备

一.产品型号：LM-NK800
二.产品名称：玻纤窑炉工业电视系统
三.产品简介
1.炉壁自动型，适用于玻纤、其他型玻璃窑炉
2.探头罩采用不锈钢材料制成，抗腐蚀性好
3.探头罩伸入炉壁，炉壁厚度不超过500mm
4.特殊的防尘设计，镜头不易积灰
5.特殊的水冷却设计，在水质不良的情况下，能正常使用
6.自行开发生产的高温针孔变焦镜头，水平分辨率大于200万像素，自身无冷却情况，可耐高温350度
7.探头罩自动伸进/退出
8.采用耐高温汽缸，可靠性好
9.在冷却水/气，供电电源有意外情况发生时，探头罩自动退出
10.可在中控室/现场对设备进行进退控制
11.可通过DCS对设备进行进退控制
12.可选用收到变焦高温针孔镜头，满足不同窑炉，不同生产工艺的观测要求
13.可选用电动变焦高温针孔镜头，在远距离控制图像的大小范围和清晰度
四.主要功能
1.防护罩内温度超过规定值55摄氏度时，摄像探头罩退出
2.当压缩空气输入压力低于0.3Mpa时，摄像探头罩退出
3.当探头罩冷却水输入流量低于5L/min时，摄像探头退出
4.当外界电源切断时，摄像探头退出
5.从控制室或现场控制装置发来一个退出信号时，摄像探头退出
五.技术参数
1.镜头清晰度：水平不低于200万像素
2.镜头可变焦距：F4-F20连续可调
3.退出行程：500mm
六.压缩空气
1.总进气管为G3/4”
2.连接管口：2-G1/2”（加截止阀)
3.入口压力：0.3Mpa~0.7Mpa
4.入口温度：≤35℃
5.最小流量：0.3立方米/分钟
七.冷却水
1.总进水管为G1/2”
2.连接管口：G1/2“
3.入口压力：0.2Mpa~0.5Mpa
4.最小流量：30L/分钟
5.入口温度：≤35℃
八.工作环境温度
1.现场控制箱：-20℃~75℃
2.炉内温度：≤2000℃（连续使用时）
九.外形尺寸

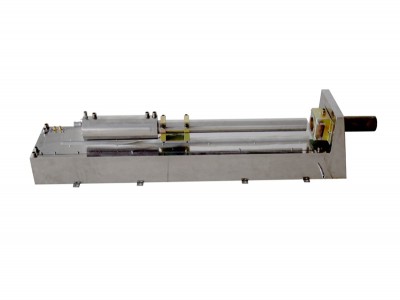

1.自动退出装置：1500*380*350（见图）（单位：毫米）
2.现场控制箱:700*1200*280(宽*高*厚)（单位：毫米）
3.操作器（有三种，订货时需说明）
3-1：壁挂式安装
3-2：盘面安装
3-3：柜内安装或放置在操作台上
