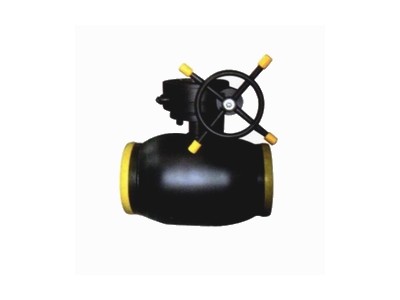

蜗轮全焊接球阀

点击图片查看原图

单价: 1668.00
品牌: 富林克泵阀
销量: 累计出售 0
评价: 已有 0 条评价
人气: 已有 56 人关注
更新: 2024-03-04
数量: 减少 增加台 库存100台
立即购买   加入购物车

公司基本资料信息

 蜗轮全焊接球阀描述

型号:Q361F
尺寸:DN50-DN1200
压力:PN16-PN40
温度:-20℃~120℃~150℃
材质:碳钢、不锈钢
富林克蜗轮全焊接球阀可以频繁操作,有杂质及化学物质的情况下长寿命运行。研磨精细的不锈钢球体可以保证多年开闭自如,运行可靠。采用浮球结构,斜面弹性保证密封圈紧压在球体之上,即使在压力不稳定的情况下,阀门可以保证严密。阀杆的防泄漏结构使用两“o”型圈,使阀杆转动自如且密封严密。


性能-
1.不需要维护,调整及润滑,易于安装,在低运行费用下长期可靠运行。
2.不会有外部泄漏等现象,阀体是焊接结构,所以阀门重量轻且易于进行绝缘。
3.由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不会产生任何泄滑。
4.由于阀体材料跟管道材质一样,不会出现应力不均,也不会由于地震及车辆经过地面时而产生变形,管道耐老化。
5.整体式全焊接,等径及变径通道,采用固定球及浮动球,双活塞效应密封系统,自动注入密封剂式轴承。
6.为了防止静电,阀杆与球体以及阀杆与填料箱之间分别装有钢球和弹簧,可以保持阀门所有零件与阀体的导电,让电流通过区,释放静电。不仅防止火灾,而且防止腐蚀,实现临时性切断,以便及时检修。
7.阀杆防脱功能是因为阀杆受阀内压力影响,总产生脱离的力所以阀杆设计成防脱结构。
8.用低摩擦材料的止推垫圈支撑将压力推向阀杆,使阀杆仅仅起到传递扭矩的作用。


用途--
城市煤气:煤气输出管道、主干线及各支线供应管道等。
集中供热:大型供热设备输出管线、主干线、支线。
热交换机:管道及各回路启闭。
钢铁厂:各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。
各种工业设备:各种热处理管道、各种工业煤气和热力管道。

DN125-DN600蜗轮全焊接球阀结构尺寸

DN600-DN1200蜗轮全焊接球阀结构尺寸

蜗轮全焊接球阀材料表

执行标准
设计与制造:API 6D
结构厂:API 6D
压力试验:API 6D

零件号

零件名称

零件号

零件名称

1

中体

19

支撑板(上)

2

左/右体

20

支撑板(下)

3

阔盖

21

衬套

4

球体

22

衬套

5

阀座

23

支撑座

6

密封圈

24

吊耳

7

防火垫

25

螺钉

8

弹簧

26

螺钉

9

O 型圈 1

27

0型圈

10

〇型圈2

28

0型圈

11

阀座压圈

29

止推垫

12

挡圈

30

13

上阀杆

31

注脂阀

14

32

注脂阀

15

螺钉

33

放空阀

16

填料垫

34

隔离阀

17

隔环

35

排污阀

18

连接键

36

泄放阀
