型号：ZCBW
产品用途

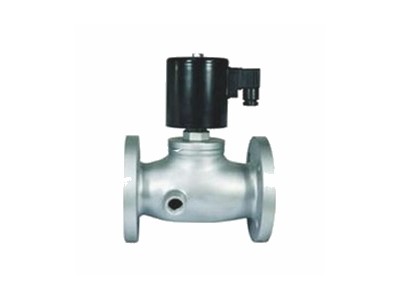

富林克ZCBW保温电磁阀是工业过徎自动控制系统用的执行器，夹套采用碳素钢管焊接比铸造的更加耐压牢固，夹套上有两小孔以便蒸汽或导流油等保温介质的循环,确保介质在正常温度下流通,不被凝固结晶。该产品具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失
本产品适用于空气、蒸汽、煤气、自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于≤4°E的油类，广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门真空管路上起启闭作用
|
设计与制造 |
JB/T 7352 |
|
|
连接尺寸 |
结构长度 |
GB/T 12221 |
|
法兰尺寸 |
GB/T 9115 |
|
|
螺纹尺寸 |
GB/T 7307 |
|
|
检验与试验 |
JB/T 7352 |
|
|
材料 |
不锈钢 |
GB/T 12230 |
|
碳钢 |
GB/T 12229 |
|
|
标志 |
GB/T 12220 |
|
|
供货 |
JB/T 7928 |
|
|
公称通径（mm） |
10～50 |
|
公称压力（MPa） |
1.6 |
|
工作压差（MPa） |
0～1.6 |
|
适用介质 |
蒸汽 水 油 气等（粘度≤4°E） |
|
介质温度（℃） |
-29～180 |
|
作用方式 |
常开 常闭 |
|
使用条件 |
普通 防爆 |
|
功率（W） |
10～120 |
|
电压 |
220VAC(其它可定制) |
|
阀体材质 |
WCB CF8 |
保温电磁阀结构图
保温电磁阀尺寸
|
公称 通径 DN |
内螺纹连接 |
法兰连接 |
||||||||
|
外型尺寸 |
内螺纹 |
外型尺寸 |
法兰尺寸 |
|||||||
|
H |
L |
G |
H |
L |
D |
K |
d |
C |
n-Φd |
|
|
10 |
153 |
56 |
3 / 8 ″ |
153 |
130 |
90 |
60 |
41 |
14 |
4-14 |
|
15 |
153 |
65 |
1 / 2 ″ |
153 |
140 |
95 |
65 |
46 |
14 |
4-14 |
|
20 |
153 |
85 |
3 / 4 ″ |
153 |
150 |
105 |
75 |
56 |
16 |
4-14 |
|
25 |
153 |
110 |
1″ |
153 |
160 |
115 |
85 |
65 |
16 |
4-14 |
|
32 |
176 |
120 |
1 1 / 4 ″ |
176 |
180 |
140 |
100 |
76 |
18 |
4-18 |
|
40 |
176 |
140 |
1 1 / 2 ″ |
176 |
200 |
150 |
110 |
84 |
18 |
4-18 |
|
50 |
192 |
165 |
2″ |
192 |
230 |
165 |
125 |
99 |
20 |
4-18 |
保温电磁阀安装须知
1.安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2.电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3.在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置（如图一）。
4.在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径（如图二）。
5.安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6.不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7.普通型不能在爆炸危险场合使用。
8.在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9.在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10.电磁阀前后管道上需安装压力表，以便观察管道压力。
保温电磁阀使用保养
1.建议使用单位派专人负责使用保养。
2.电磁阀安装后需通入介质实验动作数次，确认正常后方可投入正式使用。
3.应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。
4.电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5.电磁阀从管路上卸下不用时，应将内部零件拭净并用压缩空气吹净储存。
6.使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7.工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以免电磁阀爆炸和泄漏。
保温电磁阀订货须知
1.订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2.电磁阀正常工作时的电压为220+22V或-15，如超过此范围，请订货时注明电压波动量。其它规格电源电压可做特殊订货。
3.阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
（防爆型结构如下图三）
