创泰VJ61智能数显电动机保护器缺相过载保护器

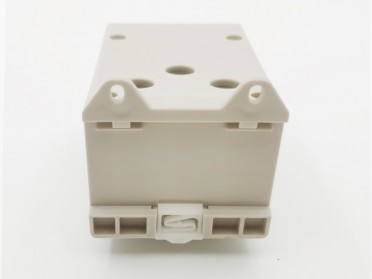

保护器通过内置的电流互感器来检测三相负载电流，所以被保护电动机的三根相线必须分别穿过电流互感器的三个小孔。负载电流过小时，不进行缺相检测，防止在电动机断电状态产生误动作。

二次互感（只有VJ63存在此运用）

根据互感器的电流比，设定参数F19，可启用二次互感。注意：保护器测量的是互感器二次侧0~5A的小电流。

过载保护

当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。

欠载保护

当负载电流低于设定点（参数F14），并且持续时间达到设定的欠载动作时间时（参数F15），继电器断开，切断电动机电源。此功能默认关闭，需要时请设置参数F15。

启动时间与堵转保护

对于重载启动，可能会因为启动时间过长，反复触发过载保护而无法启动。这种情况下可以设置启动时间（F18），保护器会在若干秒内暂时屏蔽过载保护。

为了避免在启动时间内因堵转而烧毁电动机，可以设置堵转电流(F16)和堵转动作时间（F17）。当负载电流超过设定的堵转电流，并且持续时间达到设定的堵转动作时间时，接触器继电器断开，切断电动机电源。例如F18=30，F11=50，F16=3，F17=5时，在电动机启动的30秒内不进行过载检测，但是如果电动机通电后，5秒内电流没有降到150A（50×3）以下，就会触发启动延时保护。

启动堵转保护必须在启动时间（F18）不为0的时候起作用。

三相不平衡保护

三相不平衡率的定义为：任意一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。

当三相不平衡率大于设定的三相不平衡动作点（参数F21），并且持续时间大于三相不平衡动作时间（参数F22）时，继电器断开，切断电动机电源。

缺相保护

当负载电流缺相，并且持续时间达到设定的过载动作时间时（参数F23），继电器断开，切断电动机电源。

自动恢复

自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。可以用参数F51、F52设定自动恢复的行为：例如F51=3，F52=15其效果是：发生故障停机后，过15分钟自动恢复（F52=15），这样可以重试3次(F51=3)，如果故障重复发生3次还不成功，则锁定在停机状态，需要人工恢复。

上电延时功能

如果通过设定参数F61启用了上电延时功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时显示器上显示倒计时。相当于一个延时启动的时间继电器功能。常用于多台电机分时启动。F61=0表示关闭上电延时功能。

密码进入

可通过“F80”设置进入参数设置的密码，若密码设定为“001”，则在显示电流的状态下，长按“”键5秒，进入参数设置状态，这时显示器上显示“PAS”，这时按“”或“”键进入密码输入，输入为“001”后，按“Sel”键即可进入参数设置。
