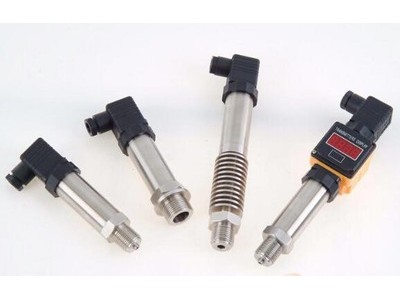

点击图片查看原图
件 库存999件
产品特点
· 进口耐高温陶瓷（T）或蓝宝石（L）敏感元件
· 适用介质范围宽 -40℃～120℃... 200℃
· 抗冲击、振动，耐腐蚀
产品用途
· 能源和水处理系统 电力、石油化工、冶金制造
· 食品及医药设备 蒸汽和热能交换
概述
CRT360中高温压力变送器选用进口耐高温的陶瓷（T）或蓝宝石（L）压力传感器作为信号测量元件，被测高温介质压力经过变送器上的散热结构传递到敏感元件上，独特设计的高精度的信号处理电路位于不锈钢壳体内，将传感器输出信号转换为标准输出信号，受介质温度影响小。整个产品经过了元器件、半成品及成品的严格测试及老化筛选和温度补偿，使用性能稳定可靠，广泛适用于石油、化工、电力、地质等行业的中高温流体压力的检测及控制。
性能指标
测量范围：陶瓷（T）:-100kPa…0kPa～100kPa…40MPa
蓝宝石（L）: -100kPa…0kPa～100kPa…160MPa
准 确 度：0.25级 0.5 级
供电电源：12V～30VDC，推荐供电 24VDC
输出信号：4mA～20mA DC 0/1～5/10V（三线）
负载电阻：≤（U-12）/0.02（Ω） ≥10kΩ
过载压力：1.5×FS或170MPa(取最小值)
介质温度：0℃～120℃ (T) 0℃～200℃ (L) 工作温度：-40℃～200℃
绝缘阻抗：≥100MΩ@ 50VDC 防护等级：IP65
介质适用性:对不锈钢、陶瓷无腐蚀的各种流体
结构材料
外壳：不锈钢 304 密封圈： 氟橡胶
传感器：陶瓷（T）/ 蓝宝石 (L) 电缆：聚乙烯三芯专用电缆
电气连接：
|
导线颜色 |
插脚 |
三线制 |
两线制 |
|
黑 色 |
1 |
电源正（+V） |
电源正（+V） |
|
红 色 |
2 |
输出正（+OUT） |
输出正（+OUT） |
|
白 色 |
3 |
公共端（GND） |
空 |
选型指南
|
CRT360 |
中高温压力变送器 |
||||||||||
|
|
|
T (陶瓷传感器） |
测量范围 -100KPa...0KPa～100KPa...40MPa |
||||||||
|
L（蓝宝石传感器） |
测量范围 -100KPa...0KPa～100KPa...160MPa |
||||||||||
|
[0～X]MPa |
X：实际测量量程 |
||||||||||
|
|
|
代号 |
供电 |
||||||||
|
V1 |
24V DC（电流型默认） |
||||||||||
|
|
|
代号 |
输出信号 |
||||||||
|
E |
4mA～20mA DC |
||||||||||
|
J |
0 V～5 V DC |
||||||||||
|
|
|
代号 |
附加功能 |
||||||||
|
B1 |
赫斯曼插件 |
||||||||||
|
B2 |
电缆线（标配0.5m，其他出线形式及电缆长度需特殊说明） |
||||||||||
|
C5 |
M20X1.5外螺纹，水线密封 |
||||||||||
|
G |
表压 |
||||||||||
|
S |
密封表压 |
||||||||||
|
A |
绝压 |
||||||||||
|
|
|
|
|||||||||
|
CRT360 L [0～10]MPa V1 E B1 C5 G 完整的型号规格 |
|||||||||||
选型提示
1、 选型时请注意：被测介质要与产品相接触部分的材料相兼容。
2、 中高温指的是所测试介质的温度，依据不同工作温区选用陶瓷厚膜传感器或蓝宝石传感器。
3、 采用蓝宝石传感器时，螺纹接口仅提供C5。
4、 可提供表压、绝压测量， P≥100MPa量程产品订购时请与公司商洽。
