高效免维护微孔管式曝气

点击图片查看原图

单价: 1.00
品牌: EKOTON
销量: 累计出售 0
评价: 已有 0 条评价
人气: 已有 468 人关注
更新: 2020-06-09
数量: 减少 增加件 库存10000件
立即购买   加入购物车

公司基本资料信息














































管式曝气器 APKV 系列


















































www.EKOTON.com

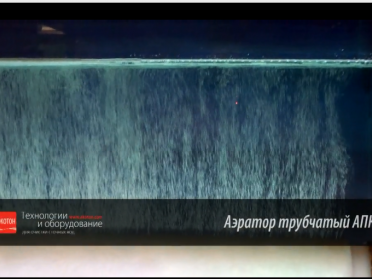

工作原理

供气的工作原理为:气体首先通过内部的穿孔输气管均匀的进入到气体分配层,然后再通过布气层均匀的扩散至废水中,并且形成很小的气泡。

这样的设计可以保证气体均匀的扩散至水中,并达到最高的传递效率。

EKOTON曝气管利用空气动力学原理,将内部穿孔管开孔孔径及分布进行设计,确保连接好的每一组曝气管前、后及中间空气量的分布及压力的分布均匀,前后无差别,也就是说空气在离开内部穿孔管时前端及未端气量及气压就是均匀的,同时在支承穿孔管和布气层之间有空气通道(气流分配层),保证沿着曝气管的长度方向重新分配空气和均匀空气流量,降低空气通过布气层的压力损失。

通过曝气器将气流分解成细小的气泡,增大水体的氧利用率。



曝气管优点

EKOTON曝气管是处于世界领先地位的管式曝气器,高效免维护,解决了微孔曝气盘、膜片式微孔曝气管存在的阻力损失升高较快、易堵塞、系统需设置清洗和排污装置、膜片易破损、曝气头易脱落、使用寿命短等问题,氧利用率高、使用寿命长、无堵塞免维护、节能高效、投资成本低是我们所提供的管式曝气器的优点。



氧利用率高

空气分布均匀,无死角,防沉积,EKOTON 曝气管具特殊的多孔结构和层间的空气间隙(空气分配层),可以将空气均匀分配在整个水池,并减少压降



高效免维护

材料特殊,抗污堵能力出众,不需要清洁和冲洗;由于特殊设计,曝气管更能耐受液压冲击和其他机械冲击,并有效减少系统阻力,压降仅160-250mm水柱;



无堵塞、使用寿命长

多孔聚乙烯层保证了曝气系统的耐用性和免维护性,PE化学稳定性高,使用寿命长,适合各种恶劣水质及功况;



节能高效

节能优势突出,压力损失小、适合大负荷变化,均可体现曝气器低能耗特点;



高氧利用率和高搅拌强度

具有高氧利用率和高搅拌强度的优势,传质效率高,污泥混合充分,EKOTON曝气管生成的气泡直径为 1-3 毫米,是适合传质和污泥混合的最佳尺寸,空气分布均匀且氧利用率可达28%-32%(5米水深);



投资成本低

输气与充氧一体化,投资成本低、安装简单、不易脱落,曝气管作用面积可达1-4m2/m。









EKOTON管式曝气器技术特性表





 位

 格

设备名称-管式微孔曝气管

m



型号- Aerator—APKV

制造商:俄罗斯/乌克兰/德国 EKOTON

性能

-



曝气管直径

mm

φ120±2

曝气管长度

mm

L=2000、L=1000

曝气管总数量

空气层厚度

mm

8 ~10

曝气器结构形式



管式、布气层与支撑层间有空气分配层

气泡直径

mm

1~ 3

服务面积

m2/m

1~4

使用寿命

8

单根曝气管通气量

设计单根曝气管通气量

Nm3/m·h

5~45

8~25

压力损失

Pa

<2500

工作压力

mH2O

1~10(最大70m)

脱氧清水中的

氧转移率(SOTE)

%

20—28(4M水深);

25—35(5M水深)

材料





布气层



聚乙烯

曝气管本体



聚乙烯/聚氯乙烯

套管箍、管接头



聚乙烯

池内空气立管、管配件



UPVC / PE / 碳钢 / 不锈钢

支架



不锈钢304









EKOTON管式曝气器氧传递效率图





EKOTON管式曝气器压力损失图





系统设计

EKTON通过PE-AIR曝气系统的设计,可提供最经济,合理的曝气系统环境解决方案,设计重点为一次性投入和长期运行成本。EKOTON曝气系统一般由竖管系统,曝气管系统,支架系统组成(通过合理的布局,可以省去横向输气系统,这是由于EKOTON曝气管自身带有的输气布气合二为一的优点)。

设计的基础是基于在标准状态下(101.3ka,20oC),曝气管在清洁水中的测试数据,同时结合在实际运行环境下获得的以经验为主的曝气管特性的数值参数。

EKOTON曝气管的通气量范围为5~45 m3/mh,最佳使用通气量为5—30 m3/m﹒h,设计通气量为8—25 m3/m﹒h。

曝气管布置数量和方式是依据德国ATV标准来设计确定。



EKOTON曝气管材质描述

1)曝气管的布气层是由聚乙烯材料制成,支承层及接头分别是由PVC和聚乙烯材料制成 。其确保:1.具有良好的化学稳定性、耐酸碱、使用寿命长,其实际最长的工作时间已超过10年2.具有很高的机械强度,抗水击。采用我们的管式曝气器的曝气系统不需安装专门的洩水装置。

2)管式曝气器的表面经过专门的热处理加工,其具有特殊多孔结构,同时聚乙烯材料的高弹性保证了运行中生物污泥不易粘附在管式曝气器的表面,管式曝气器不易被堵塞。

3)在管式曝气器具有很高的机械强度,能够承受风机频繁启闭产生的水击作用,采用EKOTON管式曝气器的布气系统不需管路的末端安装专门的洩水阀。

4)管式曝气器带有温度补偿,可以消除气温急剧变化时产生的应力。同时EKOTON管式曝气器采用条形枝状布置,配套的支承管和布气层之间有10mm的间隙,保证了在温度急剧变化时,曝气系统能正常工作,因此,采用枝状布置EKOTON管式曝气器不需要安装专门的管道伸缩器。



EKOTON曝气管构造特点

空气分配层位于布气层和PVC穿孔管之间,聚乙烯间隙垫圈用于连接布气层于穿孔输气管。






























1.穿孔管

2.穿孔

3.布气层

4.聚乙烯间隙垫圈

5.空气分配层





1)曝气管由支承管、布气层和连接件三部分组成,沿着支承管长度方向布置通气孔。

2)曝气管输气和布气合二为一,EKOTON曝气管利用空气动力学原理,将内部穿孔管开孔孔径及分布进行设计,确保连接好的每一组曝气管前、后及中间空气量的分布及压力的分布均匀,前后无差别,也就是说空气在离开内部穿孔管时前端及未端气量及气压就是均匀的,同时在支承穿孔管和布气层之间有空气通道(气流分配层),保证沿着曝气管的长度方向重新分配空气和均匀空气流量,降低空气通过布气层的压力损失,提高截留灰尘的容量,降低了压力损失及其增长速度。此结构可使曝气管不易受系统气压波动的影响,空气通过内部支承管道上的孔洞进入两层管道之间的间隙,通过外部纤维状多孔管将空气分散到废水中,形成气泡。这种曝气管的结构确保了空气的均匀分布,并实现了曝气的最大效率和最小的能耗成本。因此曝气池内的布气系统只需枝状布置,不需连成环状。存在的空气通道确保了曝气管更能耐受液压冲击和其他机械冲击、更能耐受因温度变化造成的冲击。

3)管式曝气器输气和充氧合二为一,配有各种标准的连接件、管道支架,采用不锈钢膨胀螺栓固定在曝气池底,安装方便快速,同时EKOTON管式曝气器的单位通气量和服务面积均较大,因此在布置曝气系统时可以大大减少曝气器的数量(长度),可大大节省安装费用和安装时间,提高整个曝气系统工作的可靠性。

4)曝气管管状的微孔布气层应能够允许空气从其环形断面周边的任意点扩散,当开始运行时只有30%左右曝气管表面积参与布气,布气层有富裕,这正是EKOTON管式曝气器一个非常突出的优点,因为具有这种独特结构的EKOTON管式曝气器可形成一个自我调节系统。在鼓风供气通过微孔布气层时,依靠曝气带宽度的变化和张开各种孔径的微孔可以使能耗最低,同时管式曝气器内部的积水通过其下面部分的微孔布气层被挤出去,因此EKOTON管式曝气器完全能够承受因鼓风机的频繁启闭,或进水或进气流量的不均匀变化所引起的冲击负荷。

5)管式曝气器布气层的特殊微孔结构保证了,其产生的气泡直径比较小,管式曝气器扩散到混合液中的气泡直径一般在1—3mm左右,产生的气泡既能使气液之间的接触面积增大,有利于氧的转移,又能形成较强的紊流并带动混合液形成旋流,造成液膜的不断更新,有利于氧的转移,因此它具有较高的氧转移率,同时还能保证活性污泥处于悬浮状态,保证活性污泥、氧和有机污染物三相的充分接触,提高生化反应的速率。即既具有较高的氧利用率,又具有很好的搅拌混合能力。氧的转移率达到了世界先进水平,一般可高达25-35%,这就可以减少鼓风机的容量,大大降低日常运行的能耗,一般节能至少可达15%以上。

6)管式曝气器扩散出来的气泡直径不随通气量的增加而增大,能确保其氧转移率并不随通气量的增加而下降,可以在很宽泛的单位通气量范围内正常工作5~45m3/m·hr。

7)管式曝气器的构造参数



序 号

参 数 项

单 位

参 数 值

1

曝气器外径

mm

120±2

2

支承管内径

mm

80±2

3

通气孔直径

mm

4~6

4

曝气器标准长度

mm

1020±5; 2025±5



与传统膜片式曝气器的比较

目前国内运用较为广泛的曝气器均存在:橡胶易老化,使用寿命较低,膜孔易堵塞,阻力损失大,能耗较高(橡胶曝气盘),阻力损失升高较快,氧利用率一般,易结垢,对空气洁净度的要求很高,系统需设置清洗和排污装置(刚玉曝气器);使用场合受局限(膜管悬挂式(链式)曝气器),氧利用率较低(高效旋混曝气器),动力消耗高、维修不方便,宜产生死角,运行成本高(射流曝气);抗张强度和抗撕裂强度等机械性能较差(硅橡胶盘式微孔曝气器),需及时清洗(酸洗);系统需设置排污装置(膜片球冠式曝气器、膜片盘式曝气器);膜片破损、曝气头脱落(曝气盘);曝气不均匀、易堵塞、易长微生物(穿孔曝气)。EKOTON管式曝气器解决了其它曝气器的常规问题。

采用聚乙烯材料的EKOTON管式曝气器,具有良好的化学稳定性,耐酸碱,机械强度高,抗冲击能力强,能够承受风机频繁启用产生的水击作用。同时,它的布气层表面经过专门的静电处理,较为光滑,不易被微孔生物附着,曝气器表面不易被堵塞,使用寿命长。由于它们的布气层较薄,孔道短,且为较光滑和精细的多孔介质,因此,内部不宜被空气中的杂质颗粒所堵塞,对空气洁净度的要求较底,一般不需要设置专门的空气净化设备对进入鼓风机的空气进行除尘净化。

EKOTON管式曝气器独有的在支承管和布气层之间的气流分布层,既保证了沿曝气器长度方向重新分配空气均匀流量,又降低了空气阻力损失及阻力损失的增长速度,

EKOTON管式曝气器管状的布气层允许空气从其圆形断面的四周扩散。布气层有富裕,具有独特结构的EKOTON管式曝气器是一个自我调节系统,随着运行时间的增加,布气层阻力损失的增加,它可依靠曝气带宽度的变化(即@角变大)来进行曝气,从而保证曝气器空气阻力损失的稳定,使风机能耗最低。同时,当风机停机重新启动,曝气器内部的积水可通过下面部分的布气层被空气挤出去。因此采用管式曝气器的曝气系统不需设置专门的泄水管和泄水阀。

EKOTON管式曝气器曝与盘式曝气器完全不同,气泡直径并不受通气量变化的影响,其氧利用率不随通气量的增大而下降,而是保持在一个较高水平。因此,管式曝气器可以在一个很宽泛的通气量范围内正常工作,从节能角度考虑其最佳单位通气量为530m3/m·h。这种特性尤为适合水量水质波动较大的情况,通过风量的自动调节,使生物处理系统始终处于最佳工作状态,节约能耗,降低日常运行费用。

从单位服务面积来看,聚乙烯管式曝气器至少是盘式曝气器的6倍左右,这是因为聚乙烯管式曝气器扩散的气泡直径一般在1~3mm之间,这种大小的气泡既能增大气液的接触界面,有利于氧的转移,又能形成较强的紊流并带动混合液作循环,提高了液膜更新的速度,即增加了液膜两侧的氧浓度差,有效提高了传质速度,从而有利于氧的转移。聚乙烯管式曝气器能保证活性污泥处于悬浮状态,使气水泥三相充分接触,布气均匀,避免生物池内曝气死区的产生,从而有效利用溶解氧,提高曝气效率,保证整个生物处理系统的处理效果。

EKOTON聚乙烯管式曝气器布气均匀,一般采用枝状布置。管式曝气器本身带有温度应力补偿,可以在一定程度上消除温度变化所产生的应力。同时,配套提供的管支架与被固定的管式曝气器之间有缝隙,当温度变化较大时,管式曝气器能自由位移。所以布置聚乙烯管式曝气器时不需要专门的管道伸缩器。与盘式曝气器相比,聚乙烯管式曝气器的单位通气量(545m3/m·h)和服务面积(1-4m3/m)都较大,因此可大大减少曝气器的数量;同时,由于其输气布气合二为一的结构,布置简单,安装方便,所有的管式曝气器单元都采用螺纹连接,使用配套的管支架用膨胀螺栓固定在生物池底。这样可以大大减轻安装工作强度,缩短安装时间,降低安装费用,并提高整个曝气系统的可靠性。




业绩

以色列荷兹利亚污水处理厂

类型:市政污水

处理量:22000m3/d

曝气管使用量:600米



新西伯利亚污水处理厂

类型:市政污水

处理量:700000m3/d

曝气管使用量:25000米









利佩茨克污水处理厂类型:市政污水

处理量:240000m3/d

曝气管使用量:8000米









哈尔滨污水处理厂

类型:市政污水

处理量:100000m3/d

曝气管使用量:3500米

















应用

曝气管可均匀分配来自鼓风机的空气并进行有效的气液混合。适用于各类污水处理阶段。在13个国家超过1000多个污水处理公司使用了EKOTON 曝气管。



客户反馈



俄罗斯奔萨污水处理厂案例:

“。。。EKOTON 曝气系统的一些优点已经体现在安装阶段。

没有额外的接头,安装周期明显缩短。

曝气系统的运行实例证明了其良好的流动稳定性、较低的生物污染、没有堵塞。

优良的结构特点和传质特性为生物群落提供了稳定的、可自动调整的环境。

首批生化系统改造结果令人满意的,所以我们决定将其他曝气单元也更换为EKOTON曝气系统”



斯克污水处理厂案例:

“在 2009-2010 年曝气系统更换为EKOTON 曝气系统。每个曝气池都有 10 排曝气管 (第一和第二廊道分别采用3排,第三和第四廊道分别采用2排)。

已达到如下结果:

•气体均匀分布避免了水的死角形成,活性污泥没有出现腐败情况;

•微小气泡的曝气使气液混合更加充分,增加了活性污泥的微生物活性。

•曝气系统的用电量减少了20000 kWh/day;

•污水处理中氨氮处理效率提高了。

此外,简单、快速的安装任务也是EKOTON 曝气系统的优点。”



荷兹利亚污水处理厂和泵站,以色列

“。。。2013 年 11 月,我们采用了首批EKOTON 曝气管。结果超出了我们所有最乐观的预测。空气消耗量以及电力消耗显著降低。

在整个水池气液混合均匀且稳定,保证了所需溶解氧(约 2 mg/l)的浓度,能源消耗比原来低得多,最多时的一天(14-16 小时),我们使用一台鼓风机(4500 m3),并在高峰时段(8-10 小时)用两台鼓风机,而更换曝气系统以前,使用了2-3台鼓风机 。”

仅经过2个月,我们便决定不再等待 6 个月曝气系统的检查期,将另外两个水池的曝气系统也更换为 EKOTON 曝气系统。

今天,整个水池(3段)均采用 EKOTON 曝气系统,我们非常高兴能达到目前的使用效果。

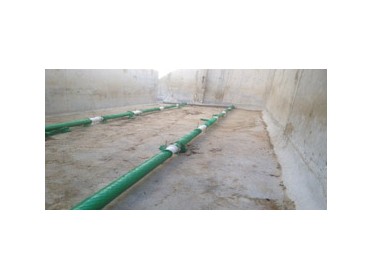

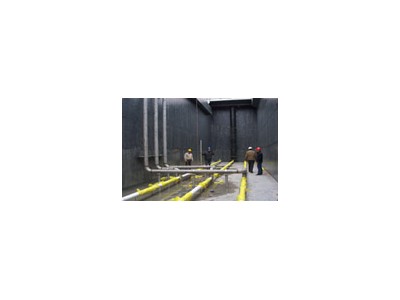

安装及使用效果















公司介绍

EKOTON工业集团成立于1995年,是一家全球领先的环保设备研发制造商。EKOTON主要研发、生产及提供适用于市政机构、工业企业供水和污水处理的高效技术和设备。EKOTON工业集团在波兰、乌克兰和俄罗斯设有加工工厂,生产超过30种的污水处理设备。今天,EKOTON生产的污水处理设备已使用于俄罗斯、以色列、中国、波兰、荷兰、德国等13个国家1000多个项目上。EKOTON通过了ISO9001:2008, ISO GOST9001-2008, GOST ISO14001-2007质量管理体系和环保认证,EKOTON从采购到产品开发再到生产和运输一贯执行全面的质量管理理念。EKOTON工业集团拥有超过25项专利,保证了产品始终处理行业领先。



仓库





波兰工厂















乌克兰哈尔科夫州邱古耶夫市



Belgorod production_别尔哥罗德(俄罗斯)





















公司资质

ISO 9001 UA



ISO 14001 UA



专利

白俄罗斯专利



俄罗斯专利



乌克兰专利



德国专利





提供的服务

污水处理设施改造前的调查(为选择最合适的污水处理方式,我们可提供针对污水定性和定量的组分分析);

针对不同的企业,可以提供专业定制的解决方案及各种组装方式;

依据计算、试验和实验室数据对曝气系统进行个性化选择;

8年使用期限 ,真正的服务期可达12年;

组装和调试

在过去的 20 年中,我们获得了丰富的经验,使我们能够为客户提供最有效的解决方案。



售后服务:

EKOTON承诺质量保证期为到货后3年。在质保期内,设备发生故障,接到故障通知2小时内作出响应,并在24小时内赶到现场。提供设备一般维护保养的指导书并派设备工程师赶赴现场指导。对于重大故障在48小时内修复。





安装调试:

EKOTON与有关拥有安装资质的施工安装队伍长期固定合作。上海尚析环保设备有限公司及其长期固定合作施工安装单位具有完善的质量保证措施及安全保障措施。并提供安装调试及验收指示书和安装调试工作进度计划表。







备品备件:

    在设备质保期内,符合设备正常使用的条件和要求,EKOTON承诺负责提供管式曝气器及配件的备品备件、并提供安装维修专用扳手2套。我公司在上海有正规的技术服务中心,训练有数的工程师和设备及配件的仓库,能综合用户快速提供备品备件及相关的售后技术服务。

      在设备到货后根据用户确定的时间,我公司负责免费培训操作及维修人员,使其达到熟练操作设备,能进行日常维护及简单的维修。





系统测试

测试装置







专家指导









CONTACTS OF “EKO-INVEST”,OOO

UKRAINE

63503,Kharkiv region,

Chuguiv, Vokzalna str., 26 E.

Tel/Fax:+38(057)751-91-01,751-91-02



CHINA

1304 Room-No.231 #,

Dongzhuanbang Road, Changning, Shanghai, China

Tel: 021-62957200
