一、 发酵工段—罐式发酵
|
|
|
|
|
|
二、 颗粒生物有机肥—圆盘造粒 全景图
|
|
|
三、设备安装细节图片
1、发酵料粉碎工段：料仓输送机—粉碎
|
|
|
2、发酵料粉碎工段：造粒前筛分 — 进入计量秤
|
|
|
3、 全自动计量装置（可根据配方选配3~8台计量秤）
|
|
|
4、圆盘造粒（可选转鼓造粒、挤压造粒）
|
|
|

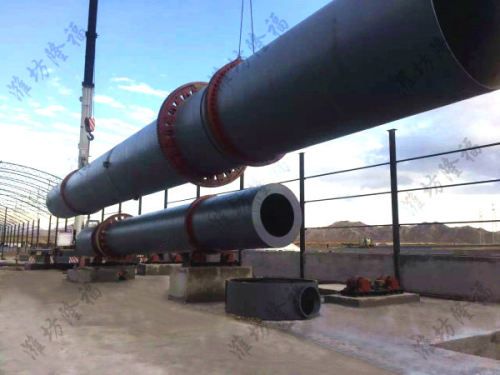

5、回转式烘干机（可选用燃煤、天然气、沼气、生物质能等热风炉）
|
|
|
6、回转式冷却机
|
|
|
7、成品筛分机（网孔2.2mm~4.5mm）—包菌机
|
|
|
8、全自动包装秤
|
|
|
设备二次就位现场
|
|
|
土建施工现场（我公司工程师亲临现场指导作业）
|
|
|
设备基础制作完成
|
|
|
圆盘造粒机：
圆盘造粒机是通过一个倾斜圆盘的旋转运动而使物料成粒的。在圆盘的旋转过程中，由于物料和圆盘间的摩擦作用，一方面使物料随圆盘作上升运动，另一方面物料在其重力的作用下向下滚动，同时受离心力的作用而被甩向圆盘的边缘。物料内部存在粘结力（或粘结剂的不断喷洒），物料在几种力的作用下沿着一定的轨迹运动，圆盘内的颗粒由小变大，直至达到成品要求的粒度而从圆盘的边缘溢出，完成颗粒的成球过程。
圆盘造粒工艺指标要求：
1、 原料细度。发酵、腐熟、陈化后的牛、羊、鸡粪等原料细度≤100目。
2、 造粒。初投料造粒时应该有≤1mm的粉状返料作为母料参与造粒；造粒中要充分利用物料自身的粘力使物料在圆盘的旋转运动中成粒。
3、 稳定的投料。投料量大时，物料在圆盘中滚动时间短，成球颗粒太小且颗粒比较脆弱，成品率低易粉化。投料量小时容易出现大颗粒。
4、 造粒倾角。圆盘造粒机角度在45~55°可任意调整。
