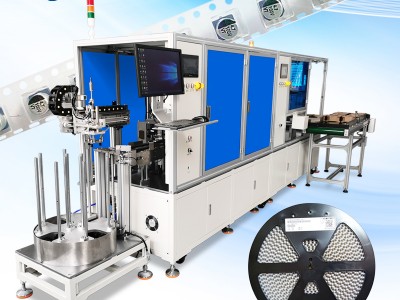

SMD料盘数自动打印贴标设备 smd盘料库贴辅料机

点击图片查看原图

单价: 2.00
品牌: 秦泰盛
销量: 累计出售 0
评价: 已有 0 条评价
人气: 已有 237 人关注
更新: 2022-05-03
数量: 减少 增加台 库存99999台
立即购买   加入购物车

公司基本资料信息

SMD料盘数自动打印贴标设备 smd盘料库贴辅料机
SMD料盘正方形图

设备外形尺寸:
3900(长)*2000(宽)*2000(高)
设备用于SMT工厂仓库段

产线退回的料盘需要确认新数量后重新贴上新的标签信息;

设备主要部件包括:上料
机构说明:
1.转移机构用上料部分的取料模组从A处料盘(料盘待料区)抓取放置在B处(数料机工位),数料机进行剩料数料,随即数料机输出剩余物料数据;

2.上料部分的取料模组将数好的料盘放到C处等待的平移模组上,顶相机底部进行拍照识别旧标签信息;

3.平移机构将拍完照的料盘移动到D处贴新标签;

4.贴完标后下料机构将料盘放入回收仓E处;
5.动作结束,循环动作。
当前工位的料盘取完后,机构底部的旋转平台转动90度移动到下一个工位进行取料;
四个工位全部取完料后,设备会报警提示重新换料。

生产产品工艺流程

人工将料盘摆放在小车上-小车整体装入到主机中(料盘取放料模块
)-剩料数料工位
(料盘取放料模块
)-将数好的料盘放入到扫描区域
(移动模块
)-贴装工位
-根据前工位扫描信息连MES进行打印贴标
-仓存产品箱


料仓可以放三小(7英寸)+一大(13英寸)


当前工位的料盘取完后,机构底部的旋转平台转动90度移动到下一个工位进行取料;
四个工位全部取完料后,设备会报警提示重新换料。
