氢氧化钙的制备方法有两种，分别为工业制法和实验室制法，其中工业制法又分石灰法和扩散法两种。

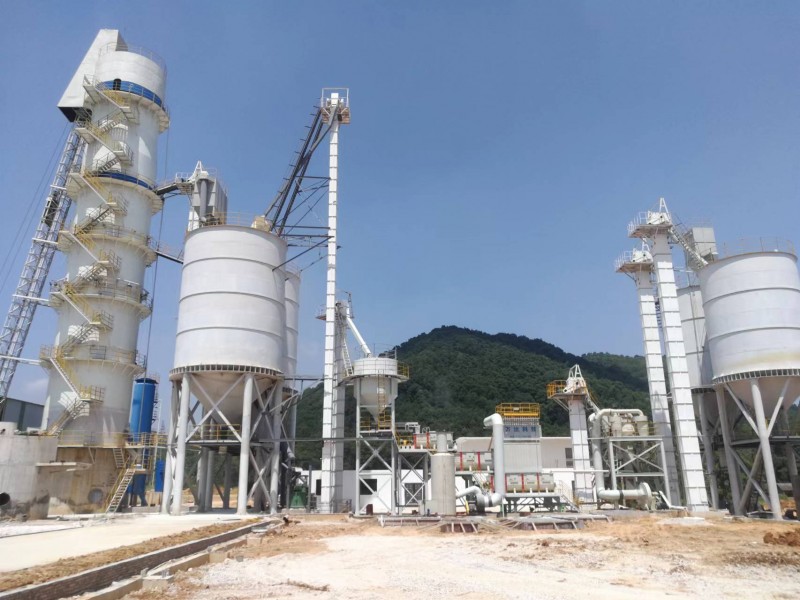

1. 石灰xiaohua法
石灰石在煅烧成氧化钙后，与水按1：(3～3.5)的比例xiaohua，生成氢氧化钙料液经净化分离除渣，再经离心脱水，于150～300℃下干燥，再筛选（120目以上）即为氢氧化钙成品。
2.将试剂氯化钙溶于水中，制得25%的水溶液，加热至80℃，然后分次加入滤过的30%的qingyanghuana溶液（可超过理论量30%），反应得到氢氧化钙，所得浆状混合物经抽滤后洗涤，先用0.1%的qingyanghuana水溶液洗去大量氯离子，然后用蒸馏水洗至氯离子合格。
3.扩散法
首先配制两种溶液：一是将30g重结晶的CaCl2·6H2O溶于50mL水中；二是将12g NaOH溶于50mL水并滴加少量Ba(OH)2的沉淀碳酸盐。将两种溶液分别装满两个50mL的烧杯.两个烧杯小心地放在同一个容器中，烧杯距离容器的上缘2cm，盖好容器盖，静置4周后有1cm左右的针状结晶生长出来，收集过滤，快速水洗，再依次用稀yansuan、水、yichun、yimi洗涤，在短时间内于110℃进行干燥。将减金属的氢氧化物溶液与钙盐的水溶液作用可得氢氧化钙。
4、将减金属的氢氧化物溶液与钙盐的水溶液作用可得氢氧化钙。将46g四水xiaosuangai 溶于经过煮沸排除气体的500mL的蒸馏水中，冷却至0℃，边振荡边分多次加入1mol/L的氢氧化钾溶液（不含CO2），滴加过程中保持溶液为0℃，过滤分离析出的Ca(OH)2沉淀，用12L水分若干次倾析洗涤（倾析是指使悬浮液中含有的固相粒子或乳浊液中含有的液相粒子下沉而得到澄清液的操作），吸滤沉淀在liusuan（相对密度1.355）干燥器中真空干燥20h可得Ca(OH)2。
5.实验室制备
将生石灰放入烧杯加入水。氧化钙和水反应，放出热量，生成物就是氢氧化钙。
