1.适用范围

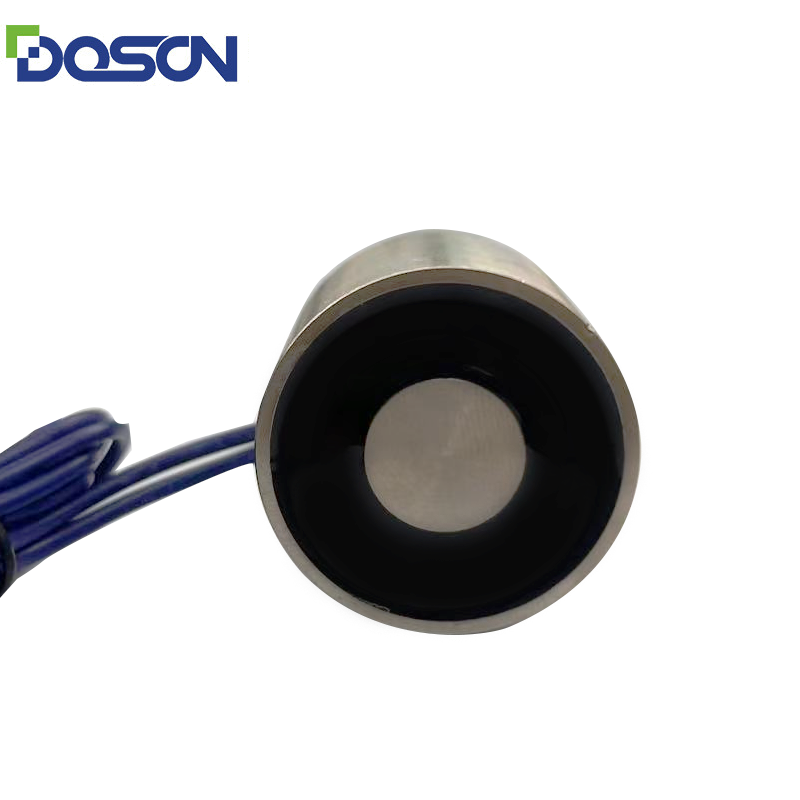

本规格书仅适用于吸盘电磁铁DSD3530L-24A82-O12.标准试验条件

2-1环境：周围温度：20士2℃，相对湿度：65RH土5%，大气压：1013mbar

2-2电源：稳定额定电源

3.额定参数(标准试验条件)

3-1电压：DC24v

3-2电流：0.29A

3-3功率：7w

3-4直流电阻：829士10%

3-5工作循环：100%通电

3-6绝缘等级：F类

4.电气特性

4-1行程与力量：行程0mm, DC24V吸力≥45kgf断电后剩磁≤2kgf

4-2绝缘电阻：线圈和框架间100M (DC500V常规温度/湿度)

4-3耐电压：线圈和框架间AC500V(50/60Hz)1Min或AC600V(50/60Hz)1Sec(击穿电流5mA)

4-4 温升：在额定电压DC24V下，温升为75K Max (100%通电)

4-5寿命：30万次(100%通电,实验室理论数据)

4-6端子强度：当施加0.5kgf(任意方向)时，不允许脱落

4-7工作温度、湿度：—20℃-+55℃，5%RH -85%RH
