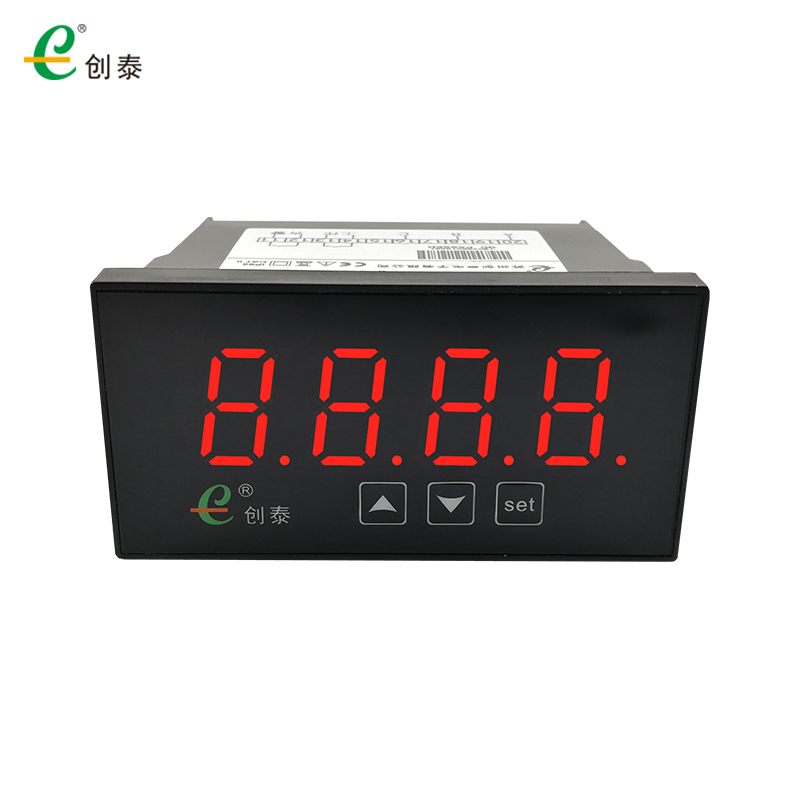

创泰CT7800智能数显电动机保护器缺相过载保护器
人气:929  销量:0  评价:0
单价 1000.00
库存 10001000
品牌 未填写
  • 商品详情
  • 评价详情(0)
  • 交易记录(0)
 一、 技术指标

l 电源电压    : AC  220V(以产品标签为准)

l 信号规格    : 0~10V、2~10V、0~5V、1~5V

l 使用环境    : 温度-10℃~50℃,湿度≤85%,无凝露

l 开孔尺寸    : 92mm*44mm

二、 操作指南

产品出厂时内部参数整定效果为0-10V输入,显示0.00-50.00Hz。如需更改设置,可长按“set”键5秒,进入参数菜单进行修改,参数代码如下表所示:

代码

参数名称

设定范围

默认

备注

F10

最小信号

对应显示值

-1999–9999

0.00



F11

最大信号

对应显示值

-1999–9999

50.00



F12

信号电压

0–3

0

0:0~10V;1:2~10V

2:0~5V;3:1~5V

F13

小数位数

0–3

2

2表示2位小数,

F10、F11、F20、F21、F41、F42、F51、F52小数位数随F13变化

F20

F10对应的

死区

0-1000

1.00

0即为关闭死区;当F11大于F10时,实际值

小于F10+F20显示F10,大于F11-F21显示F11

F21

F11对应的

死区

0-1000

0.50

F40

OUT1模式

0 - 3

1

0:不告警;1:高告警

2:低告警

3:低告警但显示0不告警

F41

OUT1动作点

-1999 - 9999

99.99

F40是1,高于F41动作

F42

OUT1恢复回差

0.001 - 999

OFF

0.20

OUT1动作后F41-F42恢复

OFF表示不恢复

F43

OUT1动作时间

0.1 – 999.9

1.0 S

到达F41后F43动作

F44

OUT1恢复时间

0.1 – 999.9

1.0 S

到达F41-F42后F44恢复

F45

OUT1输出模式

0 - 1

0

0:告警吸合正常释放

1:正常吸合告警释放

F50

OUT2模式

0 - 3

2

0:不告警;1:高告警

2:低告警

3:低告警但显示0不告警

F51

OUT2动作点

-1999 - 9999

0.00

F50是2,低于F51动作

F52

OUT2恢复回差

0.001 - 999

OFF

0.20

OUT1动作后F51+F52恢复

OFF表示不恢复

F53

OUT2动作时间

0.1 – 999.9

1.0 S

到达F51后F53动作

F54

OUT2恢复时间

0.1 – 999.9

1.0 S

到达F51+F52后F54恢复

F55

OUT2输出模式

0 - 1

0

0:告警吸合正常释放

1:正常吸合告警释放
