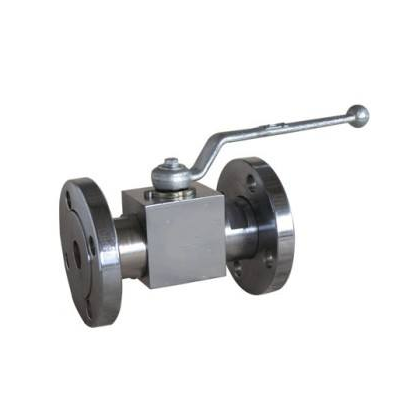

KHBF液压法兰球阀
液压法兰球阀概述：
液压法兰球阀主要用于液压管路中控制油液的流通和截止，本型球阀具有流阻损失小，密封性能可靠，操作方便，外观精美等特点。
| 液压法兰球阀参数： |
1、系列代号：KHBD(KHMF)系列法兰式液压球阀
2、公称通径：16mm、20mm、25mm、32mm、40mm、50mm
3、压力范围：40bar、63bar、100bar、160bar、250bar、315bar
4、阀体材料：1-钢
5、球体材料：1-钢
6、工作温度：1（-25℃~100℃）、2（-30℃~170℃）
7、其他密封：2-丁腈橡胶
8、手柄形式：02-铝制曲柄、06-钢制曲柄、09-不带手柄
9、设计序号：由生产商定
| 液压法兰球阀尺寸： |
 |
| 液压法兰球阀主要连接外形和尺寸-KHBF型 |
单位：mm
|
||||||
| 简略型号 | 压力范围bar | DN | LW | L | L1 | D | d1 |
| KHBF-016 | 10-40 | 16 | 15 | 130 | 48 | 95 | 45 |
| KHBF-016 | 63-160 | 16 | 15 | 13 | 48 | 105 | 45 |
| KHBF-016 | 250-315 | 16 | 15 | 130 | 48 | 130 | 45 |
| KHBF-020 | 10-40 | 20 | 20 | 150 | 60 | 105 | 58 |
| KHBF-025 | 10-40 | 25 | 25 | 160 | 65 | 115 | 68 |
| KHBF-025 | 63-160 | 25 | 25 | 160 | 65 | 140 | 68 |
| KHBF-025 | 250 | 25 | 25 | 160 | 65 | 150 | 68 |
| KHBF-025 | 315 | 25 | 25 | 160 | 65 | 160 | 68 |
| 液压法兰球阀主要连接外形和尺寸-KHMF型 |
单位：mm
|
||||||
| 简略型号 | 压力范围bar | DN | LW | L | L1 | D | d1 |
| KHMF-032 | 10-40 | 32 | 30 | 180 | 84 | 140 | 78 |
| KHMF-032 | 63-160 | 32 | 30 | 180 | 84 | 155 | 78 |
| KHMF-040 | 10-40 | 40 | 38 | 200 | 91 | 150 | 88 |
| KHMF-040 | 63-160 | 40 | 38 | 200 | 91 | 170 | 88 |
| KHMF-040 | 250 | 40 | 38 | 200 | 91 | 185 | 88 |
| KHMF-040 | 315 | 40 | 38 | 200 | 91 | 195 | 88 |
| KHMF-050 | 10-40 | 50 | 48 | 230 | 100 | 165 | 102 |
| KHMF-050 | 63 | 50 | 48 | 230 | 100 | 180 | 102 |
| KHMF-050 | 100-160 | 50 | 48 | 230 | 100 | 195 | 102 |
| KHMF-050 | 250 | 50 | 48 | 230 | 100 | 200 | 102 |
| KHMF-050 | 315 | 50 | 48 | 230 | 100 | 210 | 102 |
