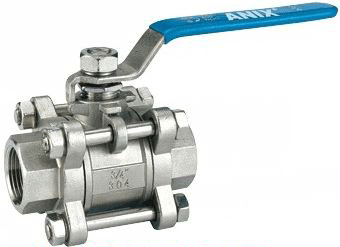

Q11F丝扣不锈钢三片式球阀
丝扣不锈钢三片式球阀是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。
三片式不锈钢丝扣球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。
| 丝扣不锈钢三片式球阀参数： |
公称压力：1.6Mpa-6.4Mpa
适用温度：-20~180℃
适用介质：水、油、气
阀体材质：不锈钢
连接方式：丝扣螺纹
| 丝扣不锈钢三片式球阀结构： |
②结构简单、体积小、重量轻；
③紧密可靠，现球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用；
④操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制；
⑤维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
| 丝扣不锈钢三片式球阀尺寸： |
 |
| 丝扣不锈钢三片式球阀主要连接外形和尺寸 |
单位：mm
|
||||||||||
| 通径 | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 55 | 55 | 62 | 70 | 80 | 92 | 105 | 123 | 162 | 180 | 225 |
