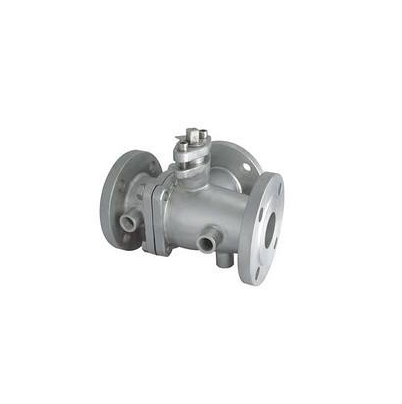

BQ44L夹套式三通保温球阀
| 夹套式三通保温球阀结构： |
②四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。
③三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即 BQ45型）。流向图B中②和③两种工况必须选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。
夹套式三通保温球阀概述：
夹套式三通保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、茵、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
| 夹套式三通保温球阀尺寸： |
 |
| 夹套式三通保温球阀主要连接外形和尺寸 |
单位：mm
|
|||||||||||
| 通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 150 | 164 | 180 | 200 | 220 | 230 | 260 | 280 | 320 | 380 | 440 | 500 |
