该设备主要用于钢管扣件的力学性能检测，包括直角扣件和旋转扣件的抗滑移、抗破坏试验；直角扣件的旋转刚度试验；对接扣件的抗拉试验；底座的抗压试验以及碗扣式钢管脚手架扣件的上碗扣强度试验、下碗扣焊接强度试验、横杆接头强度试验、横杆接头焊接强度试验、可调支座抗压强度试验。该设备广泛应用于钢管扣件的生产企业、质检单位、大专院校、科研院所、仲裁单位等。
二、 适用标准
GB15831-2006《钢管脚手架扣件力学性能试验方法》及GB/T24911-2010《碗扣式钢管脚手架结构力学性能试验方法》的要求
三、 检测参数
|
检测参数 |
扣件形式 |
参数要求 |
|||
|
GB15831-2006《钢管脚手架扣件力学性能试验方法》 |
|||||
|
抗滑试验 |
直角扣件 |
P=7KN时，Δ1 ≤7㎜；P=10KN时，Δ2≤0.5㎜ |
|||
|
旋转扣件 |
P=7KN时，Δ1 ≤7㎜；P=10KN时，Δ2≤0.5㎜ |
||||
|
抗破坏试验 |
直角扣件 |
P=25KN时，扣件各部位不应破坏 |
|||
|
旋转扣件 |
P=17KN时，扣件各部位不应破坏 |
||||
|
扭转刚度试验 |
直角扣件 |
扭力矩为900N •m，f≤70㎜ |
|||
|
抗拉试验 |
对接扣件 |
P=4KN时，Δ≤2㎜ |
|||
|
抗压试验 |
底座扣件 |
P=50KN时，扣件各部位不应破坏 |
|||
|
GB/T24911-2010《碗扣式钢管脚手架结构力学性能试验方法》 |
|||||
|
上碗扣抗拉 |
碗扣抗拉 |
试验力P由0KN加至15KN后完全卸载，再由0KN加至30KN，此加荷保持2min，各部分无损坏 |
|||
|
下碗扣强度 |
碗扣焊接强度 |
试验力P由0KN加至30KN后完全卸载，再由0KN加至60KN，此加荷保持2min，各部分无损坏 |
|||
|
横杆接头强度 |
碗扣横杆强度 |
试验力P由0KN加至25KN后完全卸载，再由0KN加至50KN，此加荷保持2min，各部分无损坏 |
|||
|
横杆接头焊接强度 |
碗扣横杆接头强度 |
试验力P由0KN加至10KN后完全卸载，再由0KN加至25KN，此加荷保持2min，各部分无损坏 |
|||
|
可调支座抗压 |
碗扣可调支座抗压强度 |
试验力P由0KN加至50KN后完全卸载，再由0KN加至100KN，此加荷保持2min，各部分无损坏 |
|||
|
主要技术参数 |
|||||
|
1 |
试验机等级 |
1级 |
|||
|
2 |
最大试验力 |
150KN/2KN |
|||
|
3 |
力值测量范围 |
2%-100%FS |
|||
|
4 |
准确度 |
优于示值的±1% |
|||
|
5 |
主机分档 |
1、2、5、10四档，2KN不分档 |
|||
|
6 |
位移测量方式 |
Δ2使用百分表，其他位移使用高精度光电编码器 |
|||
|
7 |
位移分辨率 |
0.01㎜ |
|||
|
8 |
试验速度 |
0.05-500㎜/min |
|||
|
9 |
横梁移动空间 |
1100㎜ |
|||
|
10 |
拉伸空间 |
700㎜ |
|||
|
11 |
压缩空间 |
600㎜ |
|||
|
12 |
主机有效宽度 |
400㎜ |
|||
|
13 |
过载保护 |
限位保护和软件保护双重保护 |
|||
|
14 |
主机电源 |
0.75kW、AC220V±10%、50Hz、单相 |
|||
|
15 |
工作环境 |
室温10～35℃，湿度20%～80% |
|||

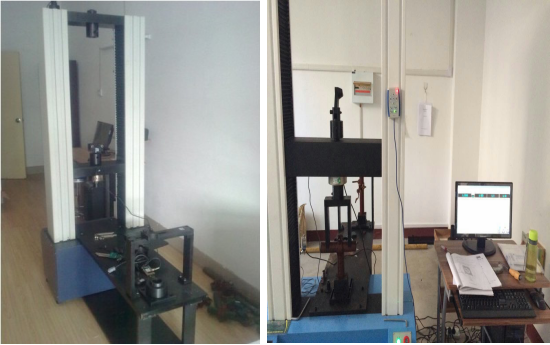

四、 设备介绍
