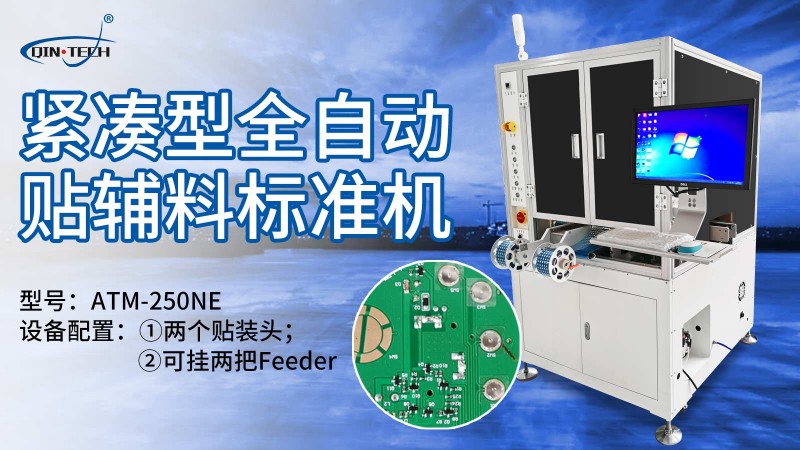

标准型全自动贴辅料机（ATM-250N）




1.客户生产工艺要求1.PCB光板贴标签、背胶、麦拉、锅仔片等辅料；2.精度±0.1mm3.PCB尺寸MAX：250*330mm

2.全自动辅料贴装机硬体说明—Feeder卷料要求1.标准Feeder底纸最大宽度为70mm，超过需要定制；

2.辅料排列方式：矩阵式排列X间距≥1.2mm（数量为偶数）  Y方向间距≥1.5mm；

3.辅料边缘安全距离≥2mm；

4.辅料切割要完全，且不能损伤衬底，辅料无溢胶；

5.离型纸模切力度不要过大，离型纸上如果有伤痕，剥离时容易撕裂；

6.离型纸厚度建议≤0.05mm及材质软比较容易剥离；

7.如果标签有部分没有粘性，应将没有粘性部分先剥离；

8.长方形标签应沿着宽边的方向进料，将长的边剥离出；

9.以下为根据之前一家客户做的物料的供参考。

2.PCB或载具尺寸载具设计注意点：

1.设备轨道最大尺寸为250*330

2.轨道夹边段过板高度是5mm，所以要求载具和皮带接触地方厚度＜5mm，宽度≥8mm

3.设备吸嘴Z轴行程30mm，所以产品突出载具上平面高度不能超过25mm，否则可能撞到吸嘴；

4.贵司在设计载具后可以和我司进行沟通，以免出现异常。



2.全自动辅料贴装机硬体说明—连线模式

技术参数：

项目 技术参数

型号 ATM-250NE

设备贴装精度 ±0.1mm

贴装效率 MAX:1.3S/PCS（不含进出板）

PCB/载具尺寸（L*W） Max:250*330mm  Min:100*100mm

辅料尺寸 Max:40*30mm    Min:3*3mm

FEEDER配置 配置2把

FEEDER(供料器)宽度 宽度满足≤70mm以下料盘自由切换

视觉 上下两套CCD对位系统

特殊配置 软体会自动统计运行时间、产能等生产资讯，可选配SFC/MES

系统预留网络介面
