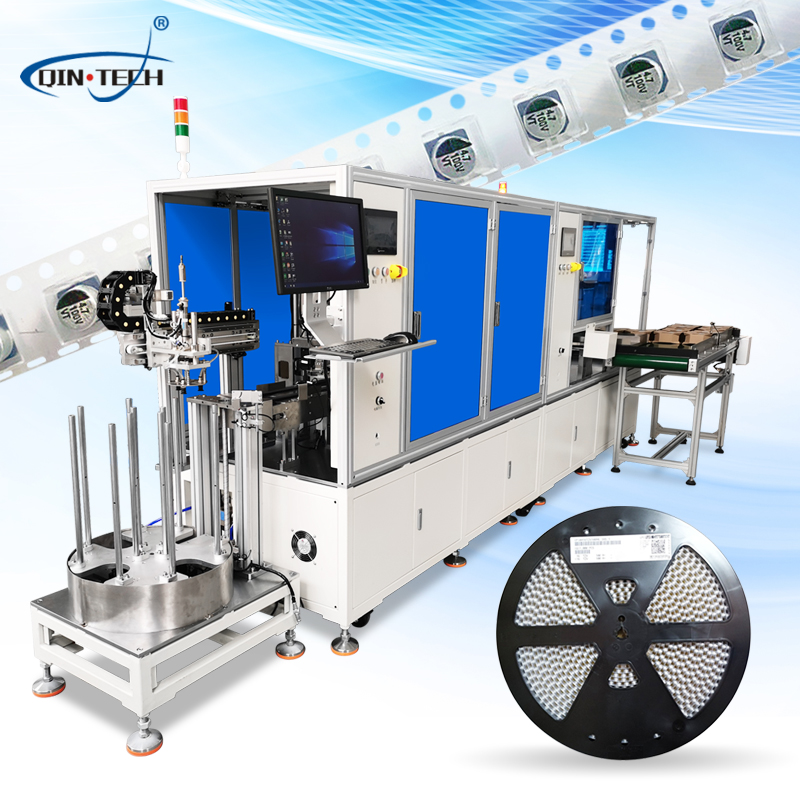

SMD料盘数自动打印贴标设备 smd盘料库贴辅料机



设备外形尺寸：

3900(长)*2000(宽)*2000(高)

设备用于SMT工厂仓库段



产线退回的料盘需要确认新数量后重新贴上新的标签信息；



设备主要部件包括：上料

机构说明：

1.转移机构用上料部分的取料模组从A处料盘（料盘待料区）抓取放置在B处（数料机工位），数料机进行剩料数料，随即数料机输出剩余物料数据；



2.上料部分的取料模组将数好的料盘放到C处等待的平移模组上，顶相机底部进行拍照识别旧标签信息；



3.平移机构将拍完照的料盘移动到D处贴新标签；



4.贴完标后下料机构将料盘放入回收仓E处；

5.动作结束，循环动作。

当前工位的料盘取完后，机构底部的旋转平台转动90度移动到下一个工位进行取料；

四个工位全部取完料后，设备会报警提示重新换料。



生产产品工艺流程



人工将料盘摆放在小车上-小车整体装入到主机中（料盘取放料模块

）-剩料数料工位

（料盘取放料模块

）-将数好的料盘放入到扫描区域

（移动模块

）-贴装工位

-根据前工位扫描信息连MES进行打印贴标

-仓存产品箱





料仓可以放三小（7英寸）+一大（13英寸）





当前工位的料盘取完后，机构底部的旋转平台转动90度移动到下一个工位进行取料；

四个工位全部取完料后，设备会报警提示重新换料。
