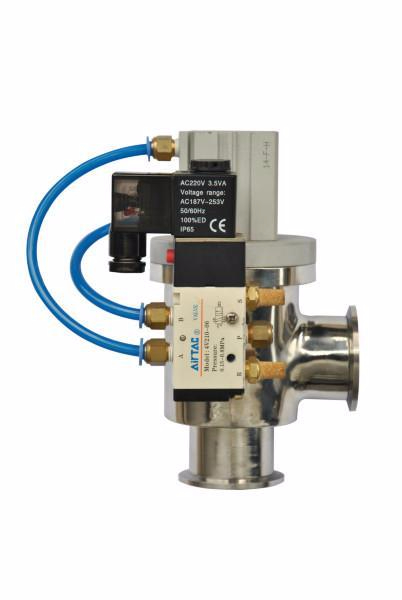

GDQ气动真空挡板阀
气动真空挡板阀产品介绍：
GDQ型系列气动高真空挡板阀(又称角阀)是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。它的结构可分为J型角式，S型三通,Y型和Z型直通。
气动真空挡板阀性能参数：
|
适用范围(Pa) |
105～1.3x10-4 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-5 |
|
介质温度（℃） |
-25～+80(密封材料为橡胶) |
|
气源压力(MPa) |
0.4～0.8 |
|
安装位置 |
DN＜300任意,DN≥300垂直 |
|
法兰标准 |
GB6070 |
|
信号反馈 |
标准：不带反馈信号 |
气动真空挡板阀主要材料：
DN10b-DN50b:
阀体，阀杆：不锈钢
阀盖：不锈钢
密封件：氟橡胶，波纹管.
DN63-DN1000：
阀体，阀杆，阀盖：碳钢，不锈钢
密封件：橡胶，氟橡胶，波纹管.
气动真空挡板阀连接尺寸：
|
型号 |
通径(DN) |
D |
Do |
A |
n-ΦC |
DNy(预抽口) |
法兰标准 |
|
GDQ-J50 |
50 |
100 |
90 |
70 |
4-Φ9 |
/ |
GB/T6070 |
|
GDQ-J63 |
63 |
130 |
110 |
88 |
4-Φ9 |
/ |
GB/T6070 |
|
GDQ-J80 |
80 |
145 |
125 |
88 |
8-Φ9 |
/ |
GB/T6070 |
|
GDQ-J100 |
100 |
165 |
145 |
108 |
8-Φ9 |
/ |
GB/T6070 |
|
GDQ-J125 |
125 |
200 |
175 |
128 |
8-Φ11 |
/ |
GB/T6070 |
|
GDQ-J(S)160 |
160 |
225 |
200 |
138 |
8-Φ11 |
DN40(GB4982) |
GB/T6070 |
|
GDQ-J(S)200 |
200 |
285 |
260 |
200 |
12-Φ11 |
DN50(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)250 |
250 |
335 |
310 |
208 |
12-Φ11 |
DN50(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)320 |
320 |
425 |
395 |
250 |
12-Φ14 |
DN80(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)400 |
400 |
510 |
480 |
330 |
16-Φ14 |
DN100(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)500 |
500 |
610 |
580 |
360 |
16-Φ14 |
DN125(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)630 |
630 |
750 |
720 |
450 |
20-Φ14 |
DN160(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)800 |
800 |
920 |
880 |
450 |
24-Φ14 |
DN200(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)150 |
150 |
220 |
195 |
158 |
8-Φ12 |
DN40(GB/T4982) |
JB919 |
|
GDQ-J(S)300 |
300 |
380 |
350 |
250 |
8-Φ14 |
DN80(GB/T6070) |
JB919 |
|
GDQ-J(S)400 |
400 |
500 |
465 |
330 |
16-Φ14 |
DN100(GB/T6070) |
JB919 |
|
GDQ-J(S)600 |
600 |
710 |
670 |
450 |
12-Φ21 |
DN160(GB/T6070) |
JB919 |
|
GDQ-J(S)800 |
800 |
920 |
890 |
520 |
24-Φ14 |
DN200(GB/T6070) |
GB/T6070 |
